真空泵齒輪箱案例分析
設備名稱: 真空泵齒輪箱
1.電機轉速為1500r/min,速比為24.3
2.檢測過程中出現發現齒輪GMF邊頻十分豐富,并且為二級齒輪的轉速頻率
3.經分析為磨損或斷齒現象

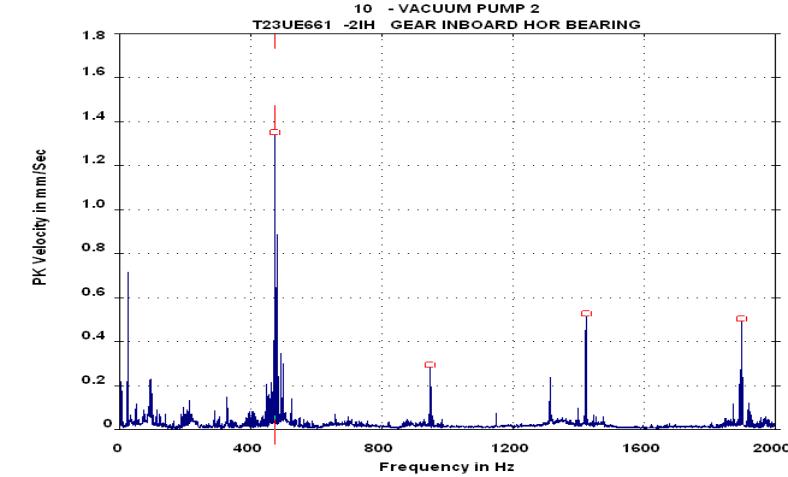

2007-8-7檢測發現齒輪GMF有明顯的轉速邊頻帶,并有2,3,4倍諧頻

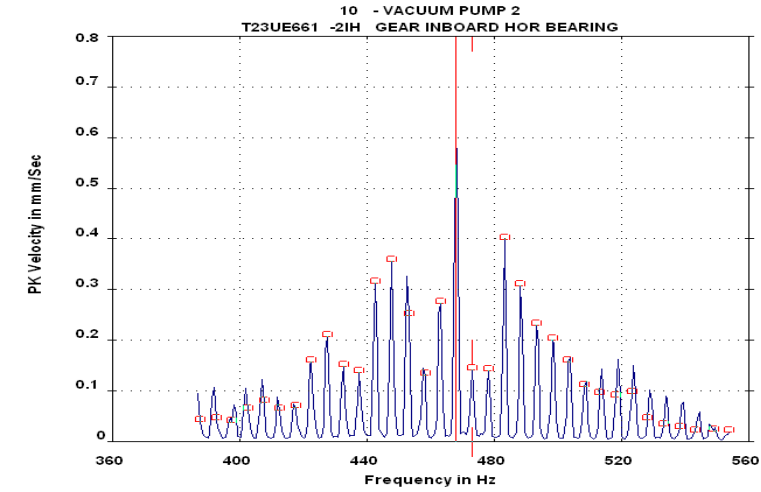

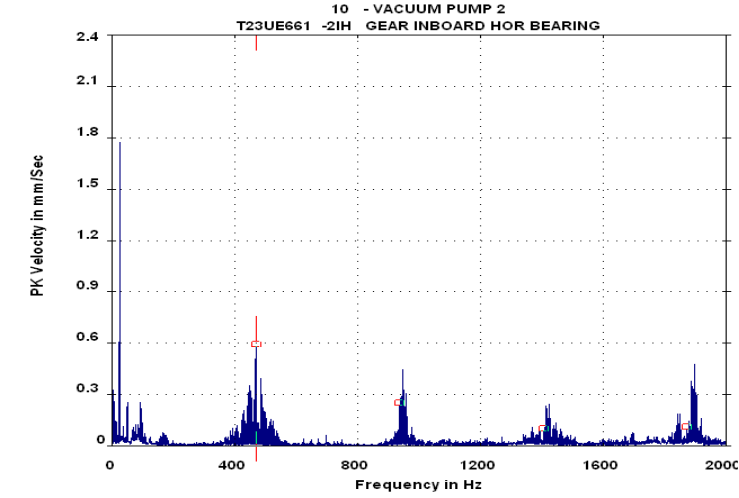

2007-9-10 檢測時發現頻譜邊帶更為豐富,見分解圖
其邊頻為二級齒輪的轉速頻率

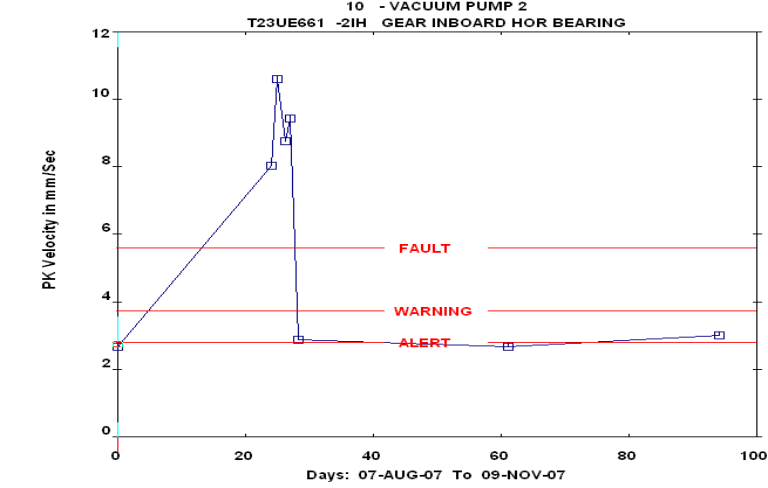

檢修后的趨勢變化

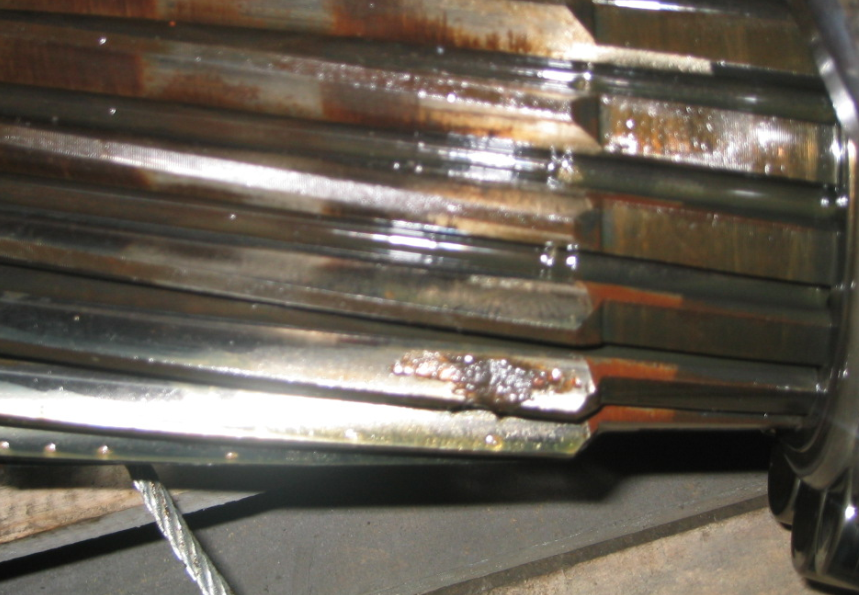

于2007-10-10 檢修,發現二級齒輪磨損,剝落
