汽輪機安全振動監視系統在某電廠的應用
汽輪機在啟動和運行中, 產生不正常的振動是較普遍的現象，而且是一個嚴重的問題，振動過大會造成機組的損壞，甚至釀成嚴重事故。為了使機組在啟動和運行中能安全經濟的運行，必須在每個軸承上監測軸承的絕對振動和相對振動，軸承振動的幅值和強度能準確地反映出機組安裝及調試的優良程度。當振動烈度或幅值達到某一定值時，系統將發出報警或危險信號。
某火力發電廠采用上海測振自行開發的CZ900振動在線監測系統，振動在線監測系統由“振動在線監測系統”和“車載監測數據采集軟件”兩個軟件組成，“振動在線監測系統”負責儀器設置、組態管理、數據監測、專業分析、基礎設置、系統管理等主體業務，“車載監測數據采集軟件”負責與下位機通訊，實現數據采集、數據存儲、自動故障診斷、報警郵件推送、報警短信推送、診斷報告查看等業務功能。硬件部分有傳感器、采集卡、計算機等。
1 系統構成

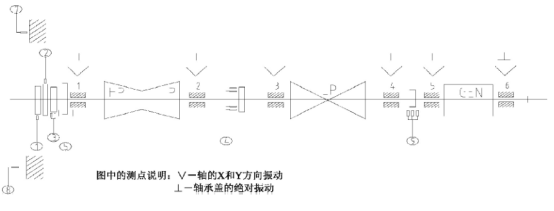

汽輪機安全振動監視裝置由傳感器系統和監視儀表兩部分，傳感器系統包括探頭、預制電纜、電源等，監視儀表包括框架、計算機等。汽輪機安全振動監視系統的測點位置是汽輪機設計時選定好的, 下圖為某300MW機組電廠的測點示意圖。
2 功能介紹
軸的相對振動測量能最直接的反映轉子的狀態，通過上海測振電渦流位移傳感器YD9800非接觸測量，由軸振動模塊計算出轉子相對于軸承的振動幅值，同時可將每個軸承上互成 90°安裝的傳感器信號通過傳感器緩沖輸出端口送給振動診斷及分析系統 TDM。根據振動學原理，由 X、Y 方向振動合成可得到軸心軌跡。在測量軸振時，常常把渦流探頭裝在軸承殼上,探頭與軸承殼變?yōu)橐惑w，因此所測結果是軸相對于軸承殼的振動。軸在垂直方向與水平方向并沒有必然的內在聯系, 因此，在垂直與水平方向各裝一個探頭。當傳感器端部與轉軸表面間隙變化時的傳感器輸出一交流信號給板件，板件計算出間隙變化(即振動)峰 - 峰(P-P)值。振動模塊每個通道有與軟件設置的測量范圍相對應的 4～20mA 模擬量輸出,一般情況下，對于汽輪機來說,在轉速對大于300 轉 / 分時，振動測量值才進入正常指示狀態。機組軸振的測量范圍:0～400μm；報警值:125μm；停機值：250μm。
3 設備安裝
軸承振動監視安裝應把各軸振動探頭(某電廠300MW機組為12個)，牢固裝于各軸承座(1#-6# 軸承)的軸振動支架 M101452Z上。
4 系統運行
某電廠以軸的振動幅值大小作為考核標準，汽機振動大的報警值:120um,跳閘值:254um。1 號機組振動監視系統經現場安裝、調試完善。
# 1機在啟動過程中汽輪機轉速達到2970r/min時, #4Y 向振動瞬間達到 254um導致機組跳閘，在機組重啟后還是每次在 這 個 轉 速 下 該 振 動 都 會 瞬 間 達 到 跳 閘值，但過了 2970r/min 這個轉速后振動偏差大也消失了。當時因運行操作要求只有提前把這個值強制,保證機組繼續正常運行。事后停機對該事故原因排查如下：對振動傳感器進行測量發現一切正常，不存在給“虛假信號”情況；調試核查線路無故障；停機翻瓦后檢查該軸瓦沒有發現軸瓦摩擦和燒瓦現象。最后分析振動大原因如下：因為汽機在熱態啟動時，缸溫越高，汽機在沖轉時，#4Y 向振動的值越大。1.暖機過程中主、再熱汽溫變化過大，沖轉時壓力變化過大，這就要求增加暖機時間，但運行往往只等機側的各隔板套、調節級金屬溫度及上下缸溫差在要求范圍之內就開始沖轉，造成暖機時間不夠;2.并網帶初始負荷以后，也需要充分暖機，但并沒有具體的暖機時間要求，操作時也可能導致暖機時間不夠。
5 管理維護
依據在運行的各種情況下出現的情況及其處理方案,振動安全監視系統運行管理維護。
6 結語
對旋轉機械來說，衡量其全面的機械情況,轉子徑向振動振幅，是一個最基本的指標,很多機械故障，包括轉子不平衡、不對中、軸承磨損、轉子裂紋以及磨擦等都可以根據振動的測量進行探測。目前軸振的測量越來越重要，軸振動的測量對機器故障診斷是非常有用的。各電廠應不斷提高振動監視系統應用水平，從而提高發電機組運行的安全性。
