風力發電機的異常診斷系統分析
風力發電機作為造價高昂并且內部結構復雜的機器，其由許多的零部件協同工作，完成從風能到電能的轉換，并且風力發電機目前的種類眾多，結構也有差異，內部主要由齒輪箱、發電機以及控制系統組成。
通常風力發電機的大部分故障為磨損性的故障，包括由于橡膠件的老化、潤滑油潤滑效果不佳、軸承磨損嚴重、齒輪組疲勞變形等等導致的發電機工作異常，該類異常通常伴有一定的累積過程，數據由正常變?yōu)楫惓Ｒ彩菨u進式的且可以通過干預或是維護而避免的。還有一類異常比較罕見，屬于突發性的故障，比如電氣線路短路，齒輪或是軸承斷裂亦或者是雜物進入機體，這類異常通常難以掌握且一旦發生便難以處，輕則機器部件損壞，需要更替；重則引起火情，整臺發電機失火燒毀。目前的異常檢測技術主要針對于磨損性的異常，對于突然性的故障，只能在設計風電機組時給予充分的考慮并做相應的優化設計。
風電機設計之初便考慮了其極端的運行狀況，一般而言風電機的安全系數很高且應對極端天氣有較大容忍度，出現燒毀的可能性很低，但由于其通常被安裝在幾十米的高空，且多在偏遠地區或者海上，一旦出現故障導致火情，便很難撲救，只能由其燒毀殆盡，并且燒毀后就很難判斷失火的原因、其異常而導致失火的原因大致可以總結為以下幾點：
（1）電路故障：一般是電器件短路或者機艙在旋轉過程中電纜扭曲短路所致。
（2）機械故障：通常是因?yàn)檩S承或者齒輪箱出現非正常摩擦阻力引起的溫度異常升高所致。
（3）雷擊：現有的發電機通常都安裝有避雷針，但由于風電機結構特殊，難免還是會出現雷擊損毀風電機的可能。
現在多數風電機組都安裝有SCADA(supervisory control and data acquisition)系統，該系統可以收集風電機組運行時產生多個傳感器信號，包括有風速、室外溫度、機艙溫度、主軸承溫度、齒輪箱溫度、機艙位置等，這些數據為我們研究發電機運行狀態提供了豐富的信息。
風電機組數據集中有眾多傳感器參數，而可用于失火分析的傳感器參數有主軸承溫度、艙內溫度、發電機轉速、風速、室外溫度、非驅動軸承溫度。將這些變量作為模型的輸入特征參數進行訓練和測試。
孤立森林屬于非參數和無監督的機器學習方法，其建模過程不需要異常的標注信息，同時也不需要指定數學模型。其中構建階段具體實現步驟如下：
1，從訓練數據集中選擇N個樣本點作為抽取樣本，放入根節點中。
2，隨機選取其中一個維度，在當前節點中隨機生成一個切割點P（P值位于節點中數據指定維度中最大與最小值之間）。
3，將數據劃分給切割點產生的兩個節點中（小于P值得數據放入左節點，大于P值放入右節點）。
4，在子節點中遞歸步驟2和步驟3，直到每個節點中只有一個數據或者樹的高度達到限定高度，一棵樹（即一顆iTree）構建完畢。
5，繼續有放回的隨機選取N個子樣本，隨機選取一個維度重復步驟2,3,4，直到滿足所需求的森林個數，孤立森林模型構建完成。

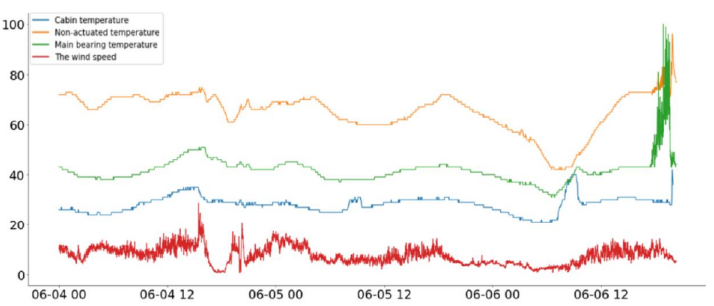

例如：失火的風電機數據集數據展示如下圖所示：
上圖中，藍色曲線表示風力發電機艙內溫度，橙色曲線表示發電機非驅動端軸承溫度，綠色曲線表示發電機主軸承溫度，紅色則表示為風速。失火點記錄發生在6月6號傍晚5點40分。

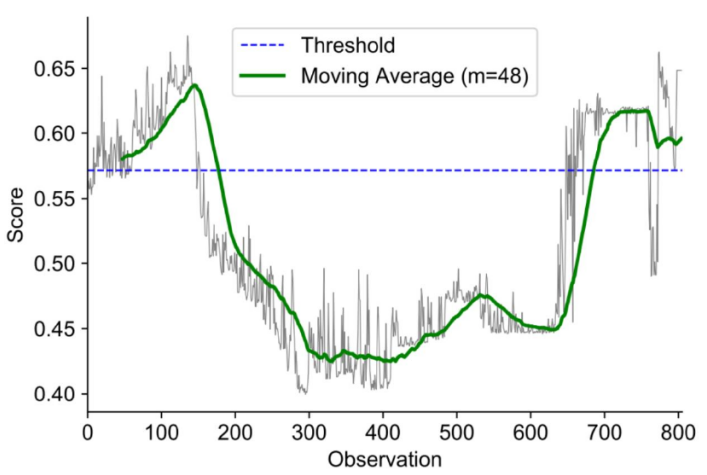

加入滑動平均函數后，使用孤立森林方法所得到的異常分?jǐn)?shù)（失火風電機數據集），如下圖：

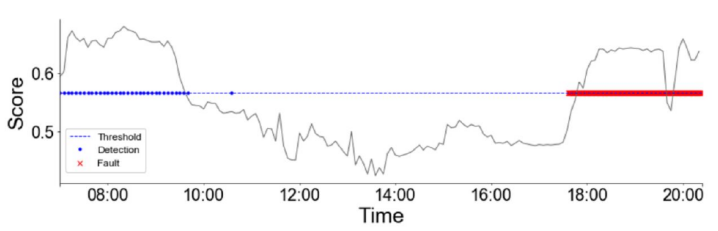

加入判斷異常閾值的異常曲線，如下圖：
風速和發電機各部件溫度之間整體呈現正相關性，而在6號上午8時至9時左右機艙內溫度卻異常上升，呈現和其他三個向量失調的特征?？赡艽藭r機艙內關鍵零部件出現磨損過度的問題，有條件的判斷其可能是導致火災發生的前兆。
本文研究方向?yàn)轱L(fēng)電機的異常狀態檢測，有所不同的是，某個維度屬性出現異常變化時也應當引起我們的注意，這很可能是某種故障出現的前兆。我們的目的是希望能在故障發生之前便能得到一些預警信息，這將有效的避免故障的發生。
